Single-View Geometry





1. Homography 单应变换

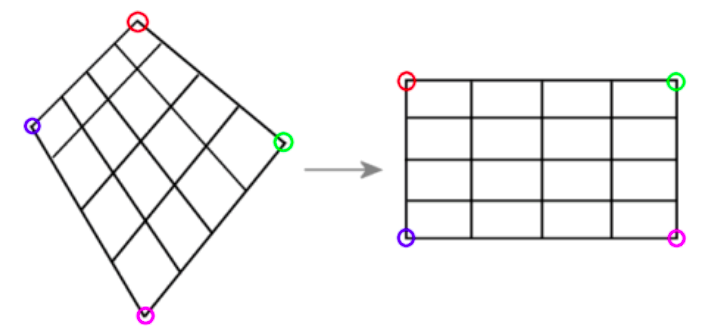

Homography converts one Convex Quadrilateral to another，也称 Projective Transform 投影变换

Convex Quadrilateral 凸四边形

四边形的所有内角 $< 180\degree$，所有对角线都在形状内

Assume the transform from Image B $(x, y)\longrightarrow$ Image A $(u,v)$ with homography is $H_{AB} \in PGL(3)$

• 不变量：4个共线点的 cross-ratio

• 自由度：8 DOF

  对 Homography 进行 scaling 是不会影响其效果的，因此可以 scale with $h_{33}$

  这样得到的新矩阵就只有 8个参数了







1.1 投影 v.s. 透视

补充材料里的 Perspectivity (see 3.2.2) 看起来和 Projectivity (Homography) 非常相似，但是二者并不相同，透视只是投影的一种

• Projectivity 是纯数学的二维平面变换

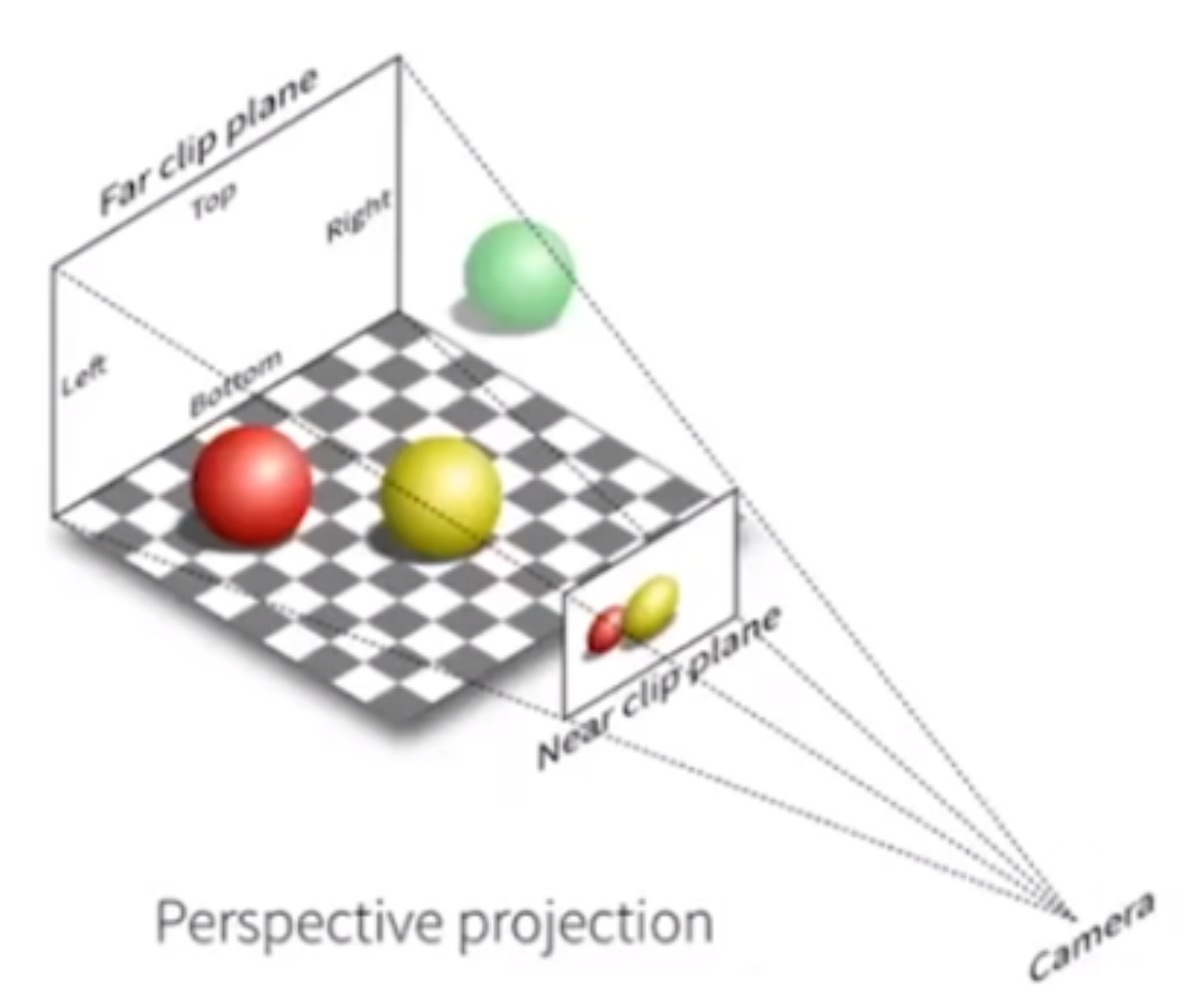

• Perspectivity 有物理限制，是专门描述三维场景映射到二维平面的变换





1.1.1 Example 1

现实中，多个 Perspectivity 可以组成一个 Projectivity，但不一定仍然是 一个Perspectivity

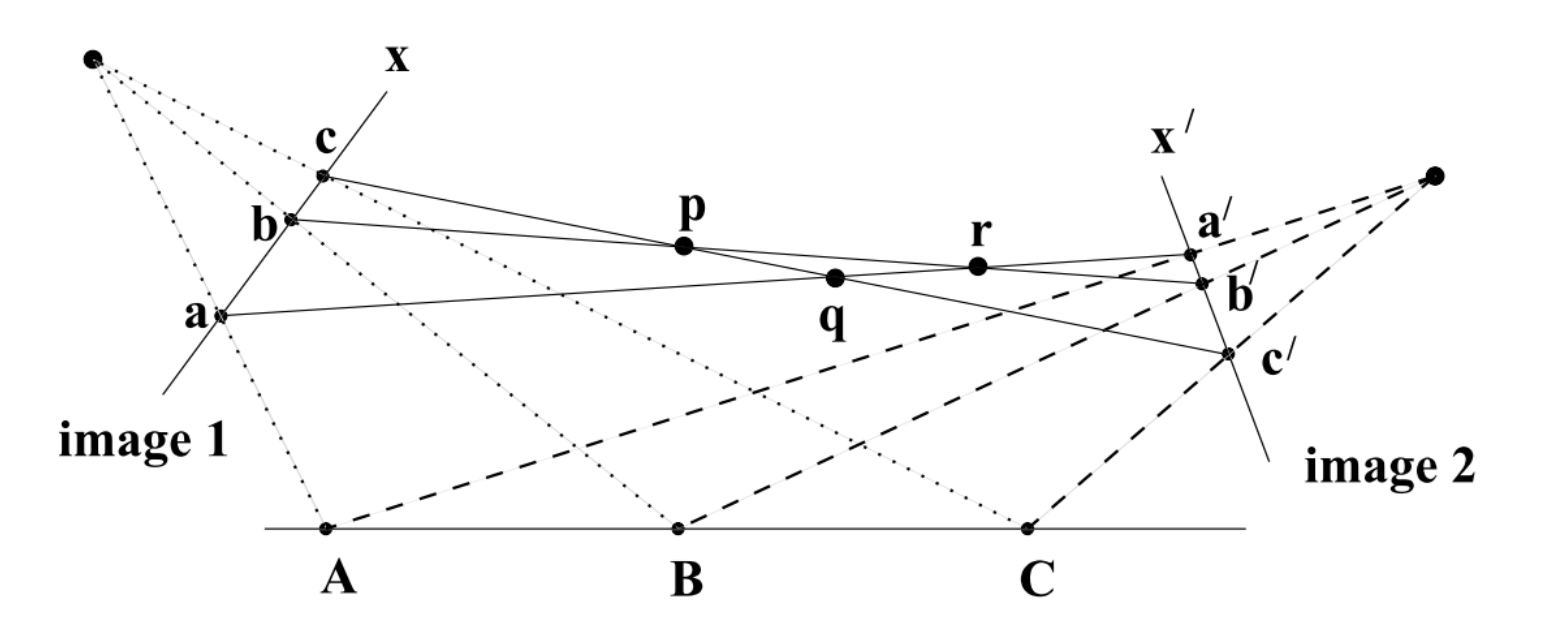

上图中，Image 1 和 Image 2 是在不同角度拍下的 ABC 的照片

• Perspectivity

  • $ABC \rightleftharpoons abc$
  • $ABC \rightleftharpoons a'b'c'$

  这两个变换都遵循了三维到二维的透视投影

• Projectivity

  • $abc \rightleftharpoons a'b'c'$

  这个变换几乎完全无视物理法则，所以不能直接用 单一的perspectivity 描述了





1.1.2 Example 2

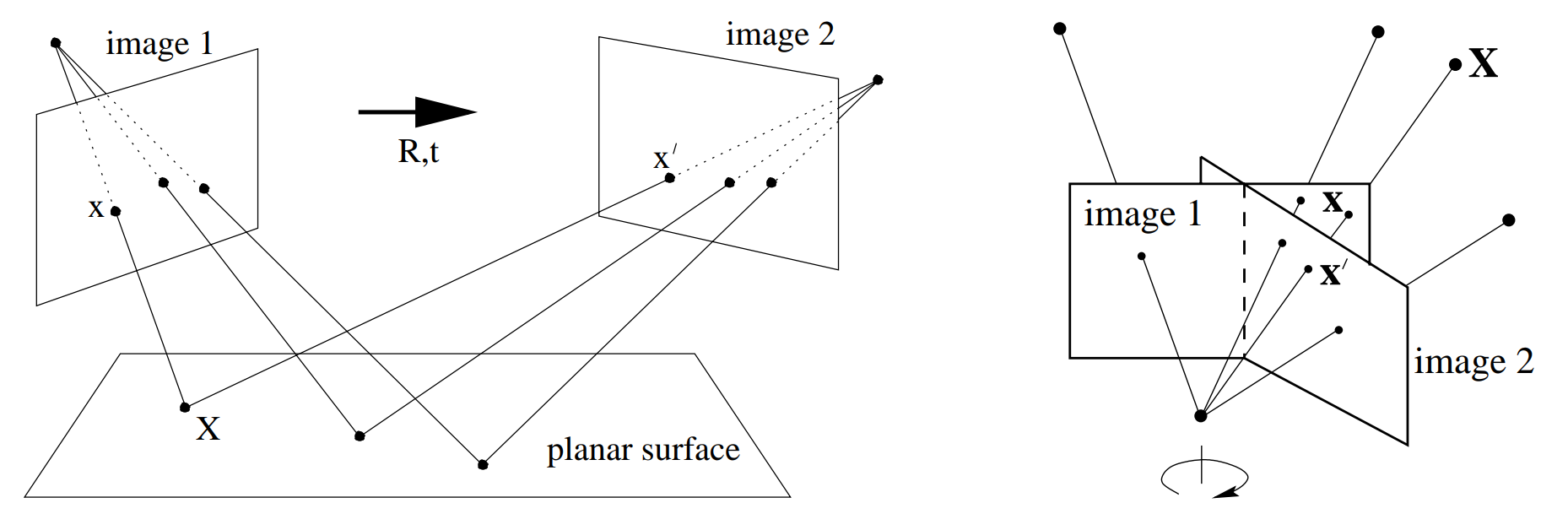

• 左图 Image 1 & Image 2

  相机在不同位置拍摄同一物体得到的图片

  可以通过多个 perspectivity 组合成 perspective homography 用于变换

• 右图 Image 1 & Image 2

  相机在相同位置旋转后拍摄同一物体得到的图片，有 common center of projection

  但是没有 common plane！两张图片只共同包含了物体的一部分（x 与 x‘），不存在能用 perspectivity 的结构

  只能用 non-perspective homography 变换这两张图的一部分







1.2 矩阵求解 & 图像拼接

1.2.1 Image Stitching

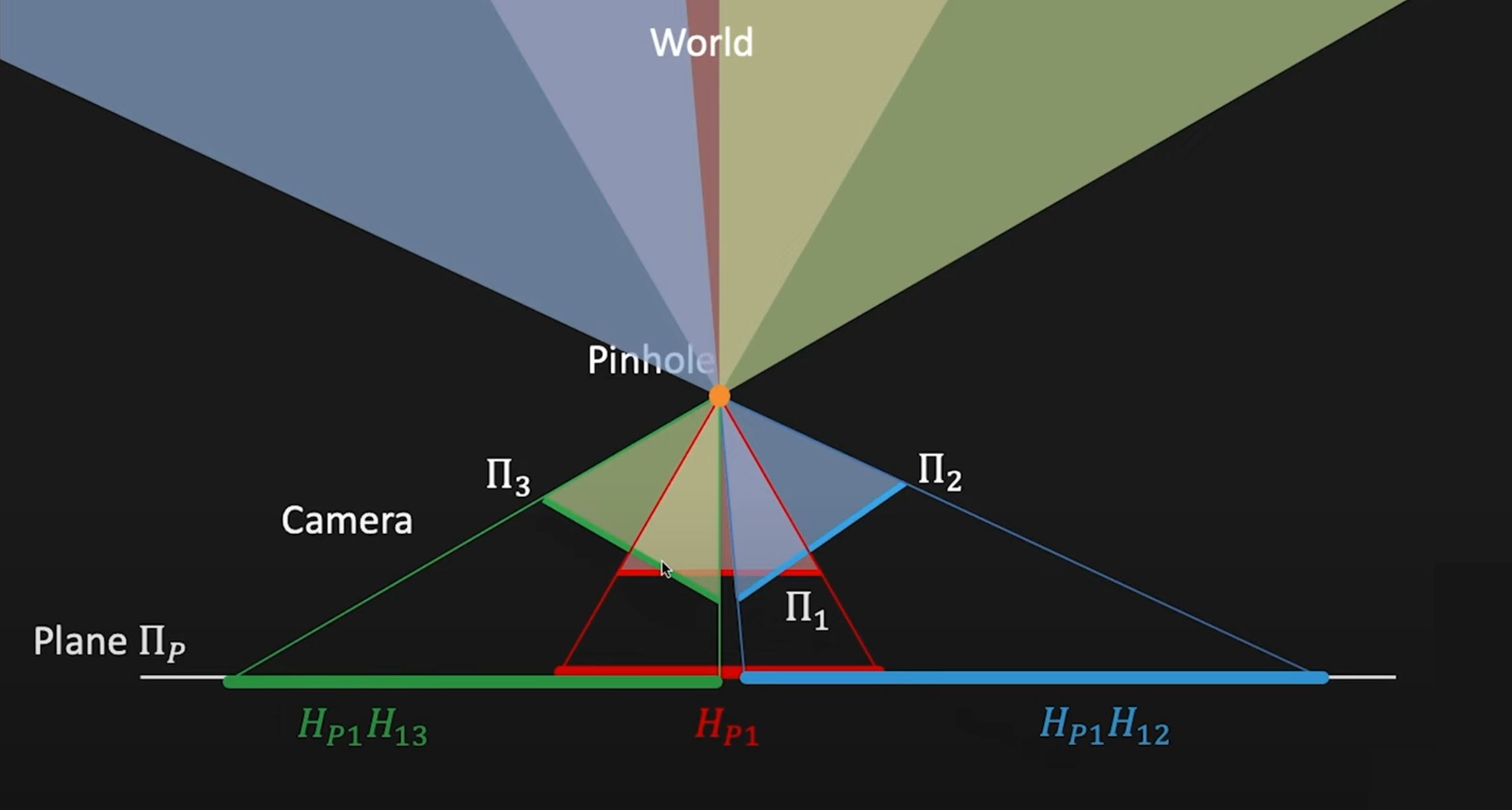

如上图所示，相机绕一个 common center of projection 旋转拍摄三张图片 $\Pi_1, \Pi_2, \Pi_3$

若想它们投影到一个新的平面 $\Pi_P$ 上拼接成一张完整的广角图，那就需要如下 Homography

• $H_{P1} \longrightarrow$ 从 $\Pi_1$ 到 $\Pi_P$
• $H_{12} \longrightarrow$ 从 $\Pi_2$ 到 $\Pi_1$
• $H_{13} \longrightarrow$ 从 $\Pi_3$ 到 $\Pi_1$

Homography 按照需要的变换顺序相乘即可合并





1.2.2 求解 Homography

常用的方法是 Direct Linear Transformation (DLT)

• Requirement

  a set of AT LEAST 4 pairs of matching points between Image 1 and Image 2



• Computation

  虽然看起来有 9 个未知参数，但是如 1. 开头所言，homography 可以转化为只有 8 个未知量的矩阵

  展开处理后得到

  整理

  然后变回矩阵

  只需要把已有的 Matching Point Pairs 代入上式，然后就可以 Stacking Matrix，最后得到

  • 齐次线性方程组

    求 9 个参数

  • 一般线性方程组

    求 8 个参数

  这是一个 Overdetermined System of Equations，照着补充材料里介绍的解法求就好了 (see 3.1)











2. Single-View Geometry 单视几何

2.1 无穷

2.1.0 基础定义

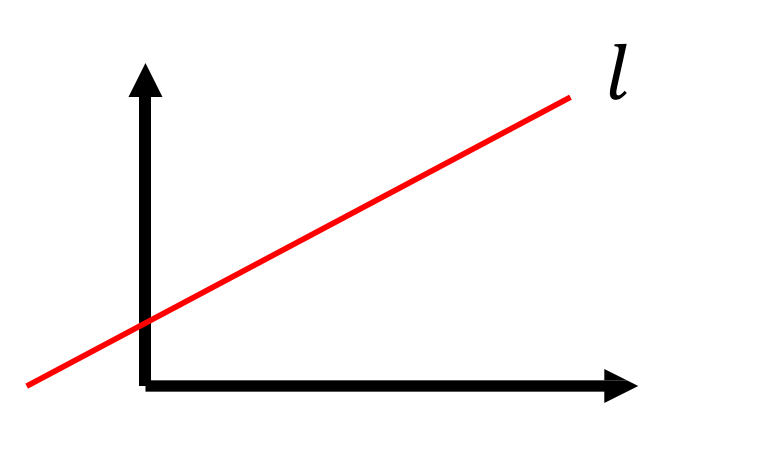

• 定义：直线



  一条直线 $l$ 可以如此表示

  变成矩阵形式

  这种 $l$ 的表达式其实就是 $l$ 在齐次形式下的直线法向量，你从它和直线上点的点乘结果为 0 就可以看出来

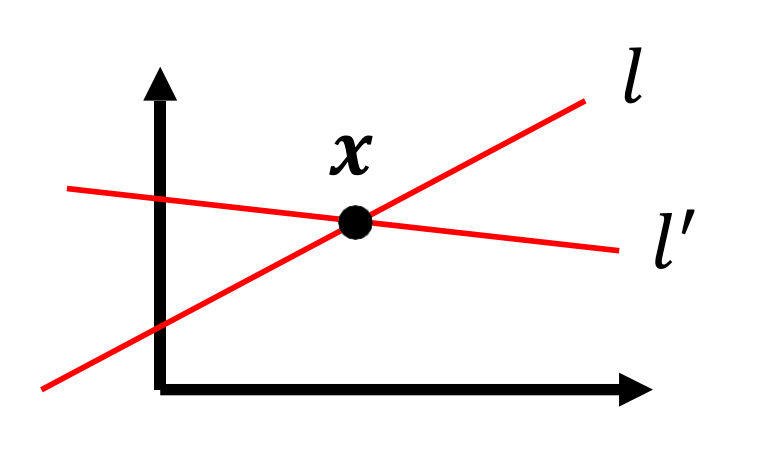

• 定义：交点



  两条直线 $l$ 与 $l'$ 的交点 $x$ 为

  证明如下，众所周知 (see 3.3)

  1. Cross Product of two vectors is a vector orthogonal to both
  2. 两个垂直的向量之点乘一定是 0

  因此有

  所以 $x$ 一定在 $l$ 和 $l'$ 上，即两线之交点

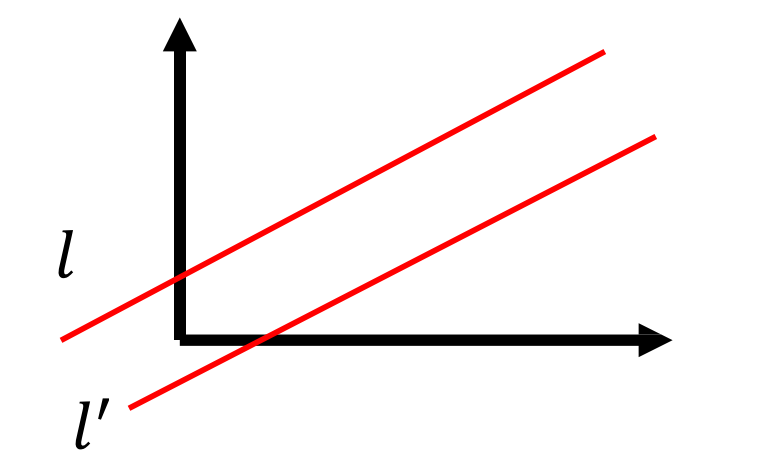

• 定义：平行线

  设定两条直线

  变成比较熟悉的形式

  若 $l$ 与 $l'$ 平行，则一定满足





2.1.1 无穷远点 (2D)

设定两条平行线 $l$ 与 $l'$

则其交点

由于两条线平行，所以有

代入两线交点矩阵可知其第三维一定是 0

由于 $x$ 在 $l$ 和 $l'$ 上，因此它一定满足

而满足这一条件的只有

不信你可以代入点在线上的点乘条件看看，方便起见，我们用前者





2.1.2 无穷远线 (2D)

无穷远线定义式

证明如下，所有无穷远点都可以写成

二者点乘可得

满足点在线上的条件，$l_{\infin}$ 的确是无穷远线





2.1.3 结论扩张到 3D

无穷远的结论扩张到 3D 空间非常方便

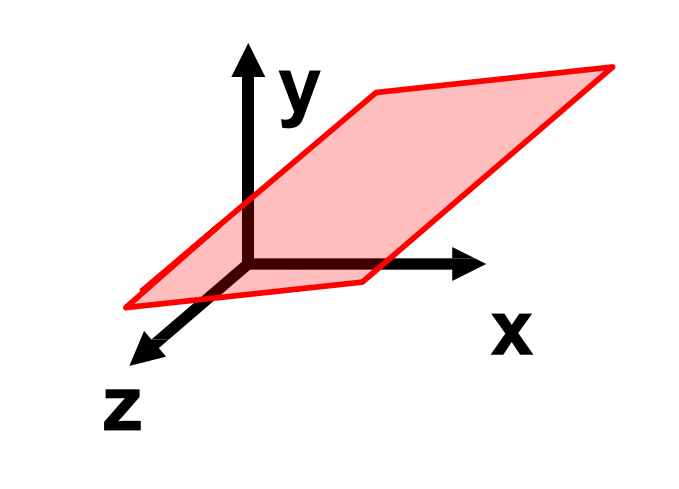

• 3D 空间的面



  变成矩阵形式

  这种 $\Pi$ 的表达式其实就是 $\Pi$ 在齐次形式下的平面法向量，你从它和平面上点的点乘结果为 0 就可以看出来

• 无穷远点

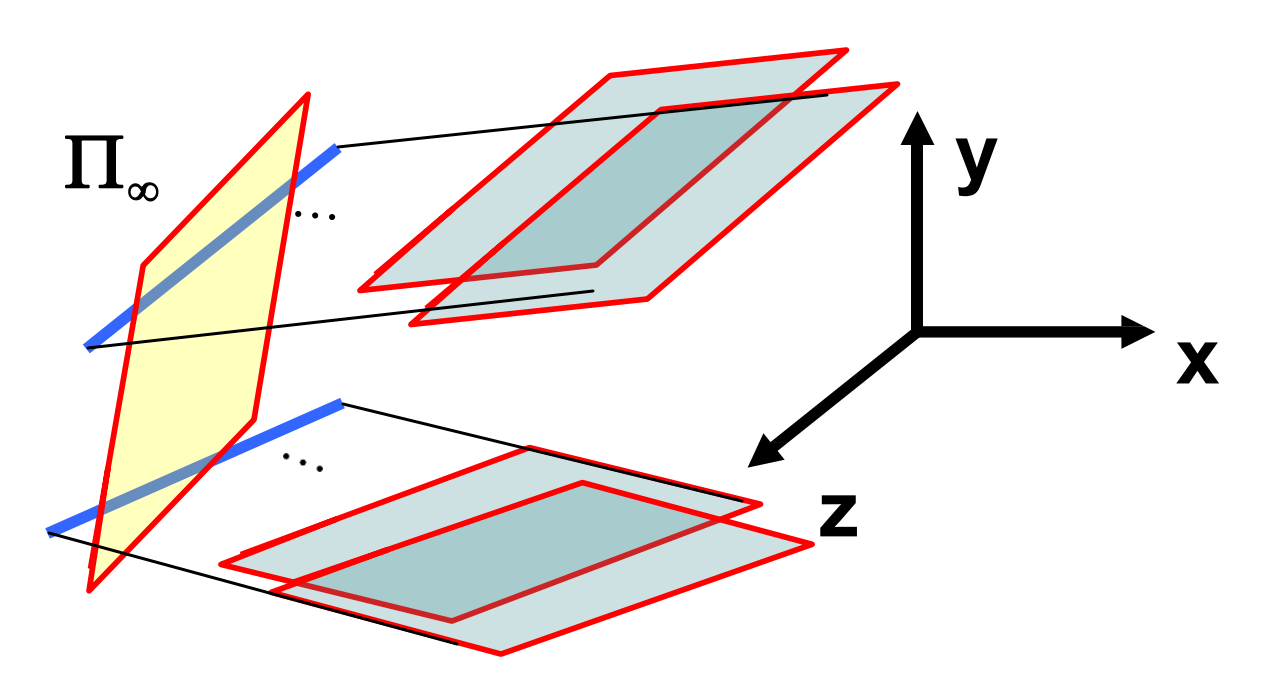

• 无穷远面









2.2 消失

2.2.0 “无穷” 变换

对 无穷远点 / 线 分别进行 Perspective / Affine Transform

• 无穷远点

  点到点的变换，$p$ 和 $p'$ 通过 $H$ 相互转换

  使用一个非常简单的无穷远点

  • Perspective Transform

    此时变换后的点的 $p_z' \not= 0$

    因此：透视变换后无穷远点不再是无穷远点！

  • Affine Transform

    此时变换后的点的 $p_z'=0$

    因此：仿射变换后无穷远点仍然是无穷远点！

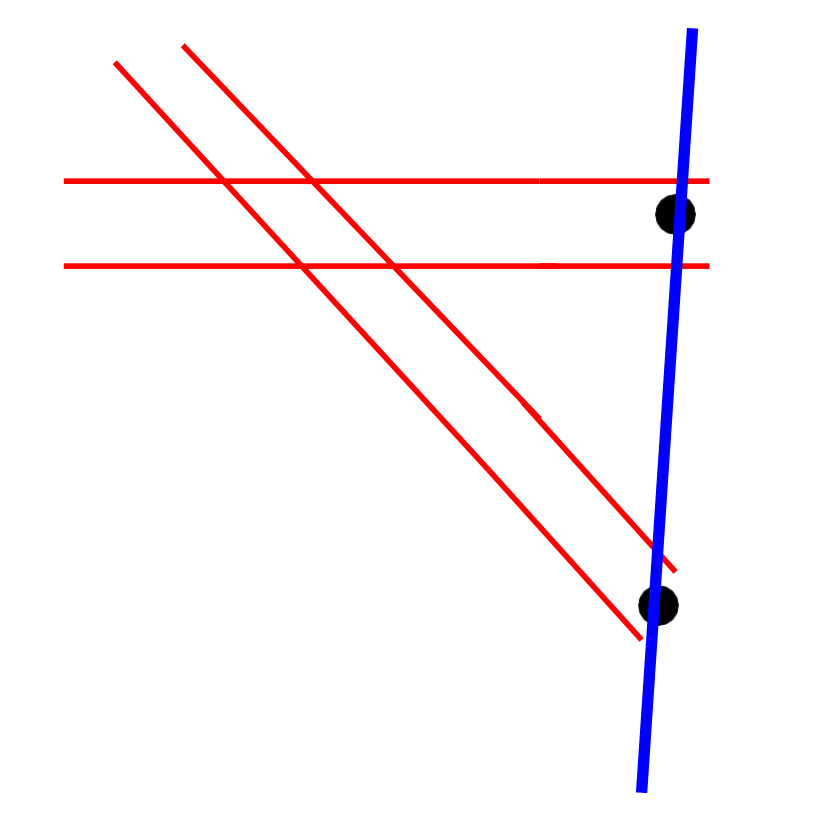

• 无穷远线

  线到线的变换

  已知 $x$ 在直线 $l$ 上，$x'$ 在直线 $l'$ 上，$x$ 和 $x'$ 通过 $H$ 相互转换

  众所周知，$HH^{-1} = I$，非常好用

  由于 $x'^Tl' = 0$，所以

• Perspective Transform

  透视变换后无穷远线不再是无穷远线！

• Affine Transform

  仿射变换后无穷远线仍然是无穷远线！

以上结果其实很好理解：仿射变换会保留平行线的平行性，但是透视变换则不会

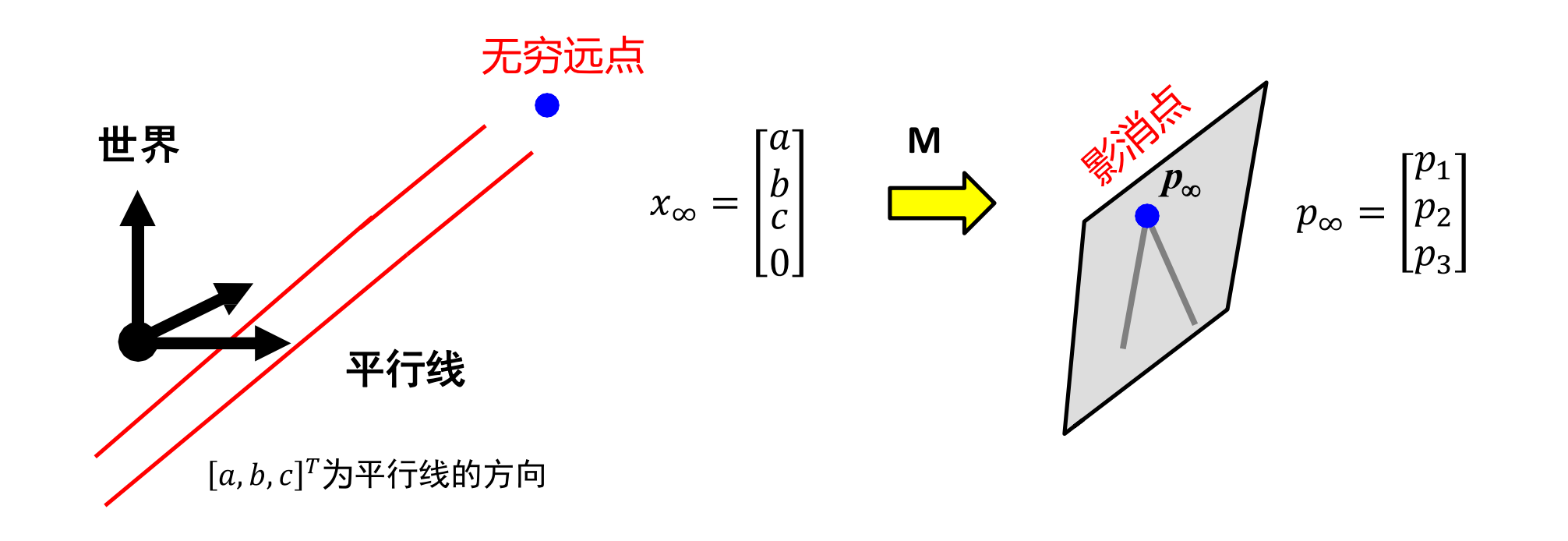

2.2.1 Vanishing Point 影消点

即世界坐标系中的无穷远点 $x_{\infin}$ 通过透视变换映射到 Image Plane 的投影点 $p_{\infin}$

本部分我们主要关注的透视变换为 Camera Matrix $M$

影消点对应的是现实世界里的无穷远点，但它本身不是无穷远点

设定 $d = [a, b, c]^T$ 为相机坐标系下平行线的方向

设定 世界坐标系 = 相机坐标系，因此投影所用的 Camera Matrix 为

方便起见，设定 $v = p_{\infin}$

那么影消点 $v$ 与平行线方向 $d$ 的关系为

两种写法都可以





2.2.2 Vanishing Line 影消线

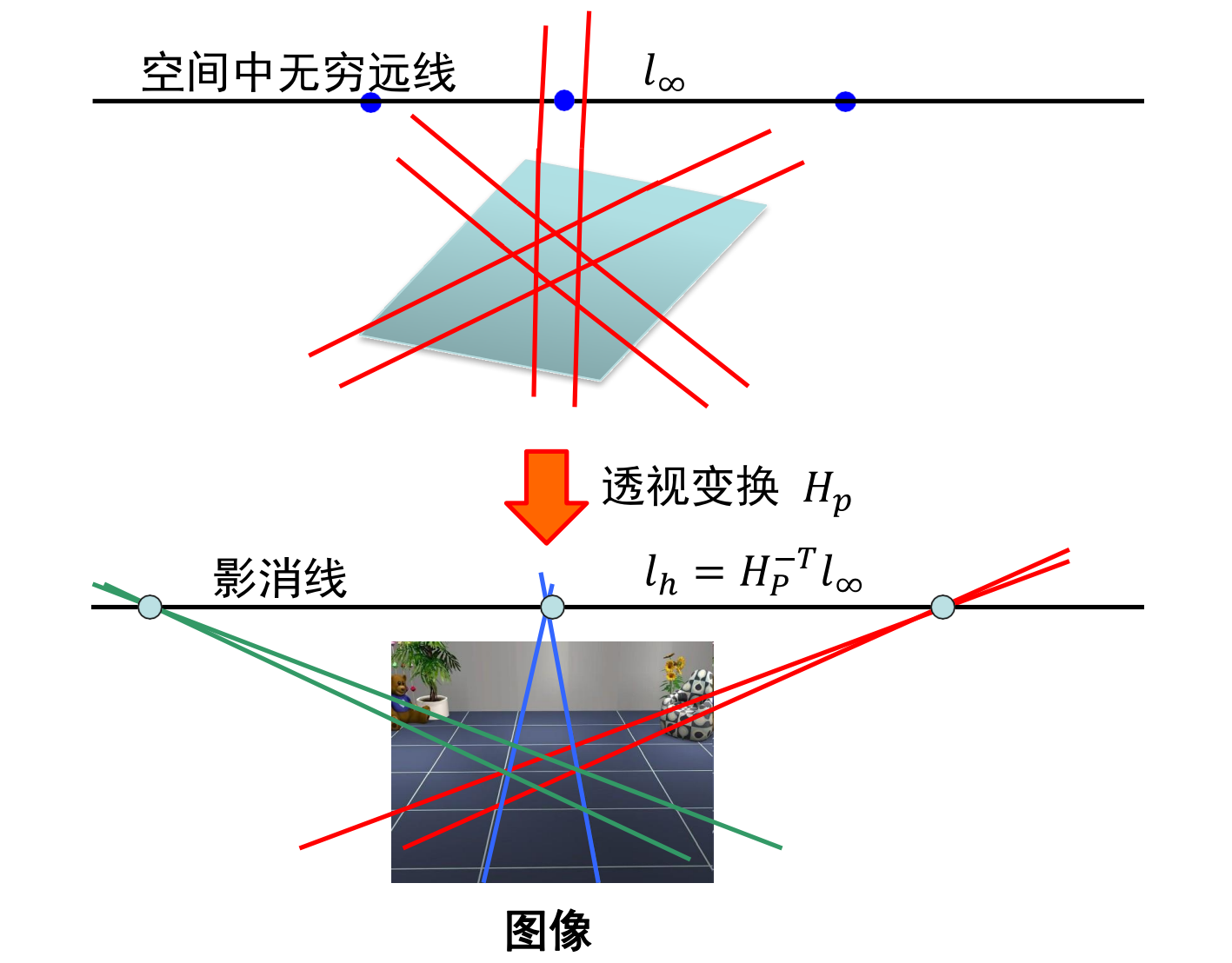

即世界坐标系中的无穷远线 $l_{\infin}$ 通过透视变换 $H_P$ 映射到 Image Plane 的投影线 $l_{h}$

本部分我们主要关注的透视变换为 Camera Matrix $M$

影消线对应的是现实世界里的无穷远线，但它本身不是无穷远线

下图中黄色的线为影消线

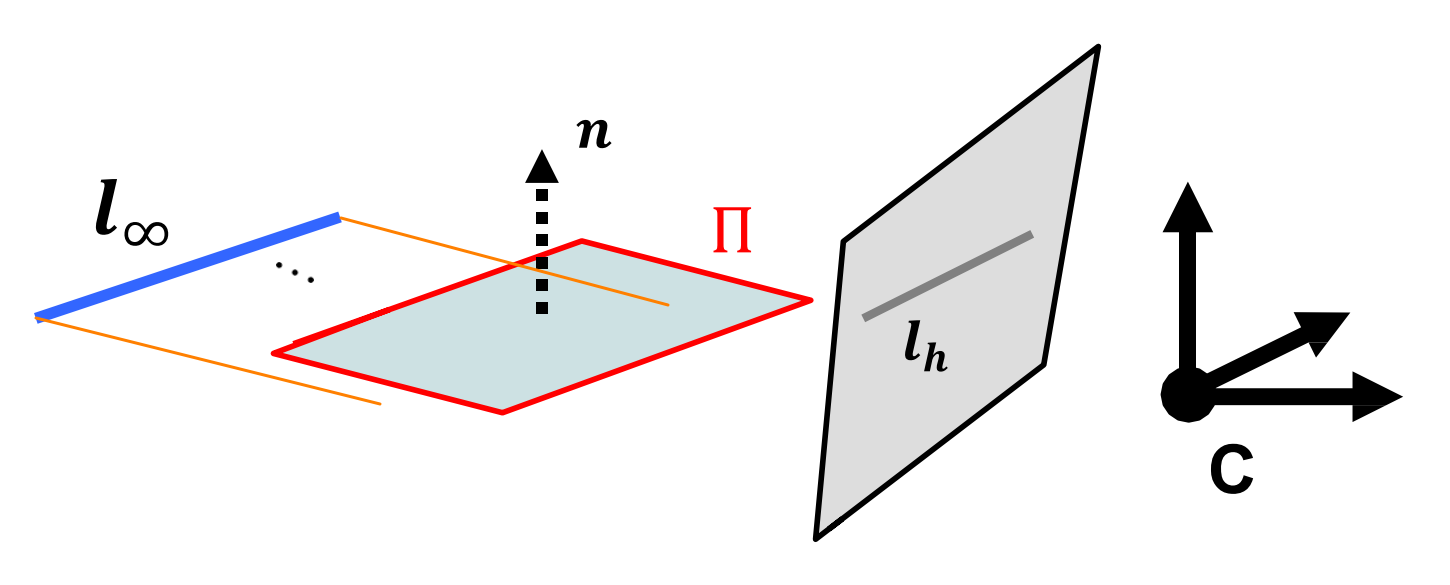

除了Image Plane 上的影消线 $l_h$，上图中还有一个以橙色标记出的平面 $\Pi$，这个平面穿过影消线以及相机光心 $C$

那么影消线 $l_h$ 与穿过影消线的平面 $\Pi$ 的关系如下

三维世界中 $\Pi$ 上的点记为 $P$, 设定 世界坐标系 = 相机坐标系，Camera Matrix 记为 $M$

二维 Image Plane 中 $l_h$ 上的点记为 $p$

与之前的 “点在面上” 公式对比可得

与 $\Pi$ 的定义式对比可知此时 $d=0$

$d$ 在平面法向量里代表 offset，此平面过相机光心，那么 offset = 0 就非常合理了

定义平面法向量 $\Pi$ 的方向为 $n$（如上图），则有



2.2.3 Summary

• Image Plane 上影消点 $v$ 与对应三维世界里平行线方向 $d$ 的关系为

• Image Plane 上影消线 $l_h$ 与对应三维世界里穿过相机光心的平面法向量方向 $n$ 的关系为

Remainder: $K$ 为相机内参







2.3 单视重构

2.3.1 两组平行线的夹角

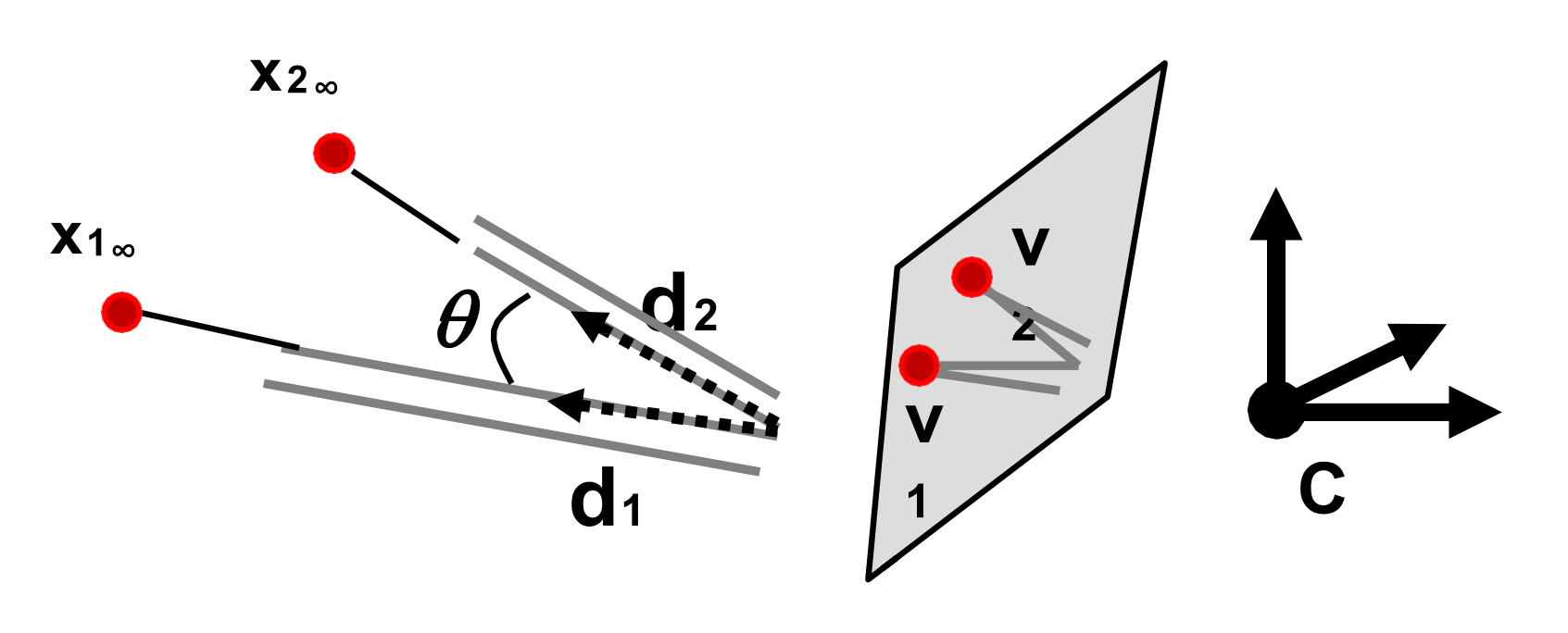

下图中 $v$ 为影消点，$x_{\infin}$ 为影消点对应的无穷远点，$d$ 为无穷远点对应的平行线方向，$C$ 为相机光心

求这两组平行线的夹角 $\theta$ ？

• 已知

  平行线方向可表示为 (see 2.2.3)

  两个矩阵点乘可表示为 (see 3.3.1)

• 求解

  由于 $d$ 本身就是单位向量，所以不再需要分母上的模了

  设定 $\omega = K^{-T}K^{-1} = (KK^T)^{-1}$，展开整理可得

以下是一些重要的，能利用的特性

• 夹角 $\theta$ 的性质

  若 $\theta = 90\degree$

• 公式 $\omega$ 的性质

  以下性质与相机 Intrinsic Matrix $K$ 相关

  1. $\omega$ 为对称矩阵

  2. 若 Image Plane 是零倾斜，则 $\omega_2 = 0$

     即 $\theta = 90\degree$

  3. 若 Image Plane 是正方形像素，则 $\omega_2 = 0$，$\omega_1 = \omega_3$

     即 $\theta = 90\degree$ 且 $f_x = f_y$

  4. $\omega$ 有 5 个自由度

     因为构成 $\omega$ 的 $K$ 一共只有 5 DOF





2.3.2 单视图场景恢复

• Step 1: 求 Intrinsic Matrix

  从上图可以找出三组相互垂直 (即夹角 $\theta = 90\degree$) 的平行线 $v_1, v_2, v_3$



  依据夹角 $\theta$ 的性质一共可以得到三组公式

  但是 Intrinsic Matrix 一共有 5 DOF，光给 3 个公式作为约束是不够的！

  所以额外增加两个假设

  1. Image Plane 零倾斜
  2. Image Plane 为正方形像素

  追加两个新的约束条件

  这样一来 $\omega$ 就变成只有 3 DOF 了！

  可以考虑整体除一下 $\omega_6$，然后就只有 3 个未知量了，反正对 $\omega$ 做 scaling 不会影响其效果

  得到 $\omega$ 之后就可以分解，然后得到 Intrinsic Matrix $K$

• Step 2: 恢复场景平面

  现在有 Intrinisc Matrix $K$，有 Vanishing Line $l_h$

  取两组同一平面上的平行线的影消点 Vanishing Point，就能找到影消线



  那么找到相机参考系中的三个场景平面法向量方向 $n$ 就很好求了

• Result

  最后恢复出来一个 可以拖动查看的 3D 平面场景，下图是其中一个视角







2.3.3 单视重构的弊端

需要很多先验信息：

• 手动选择 Vanishing Lines / Points
• 手动判断 点/线/面 对应关系
• 难以找出以上信息的实体恢复不了

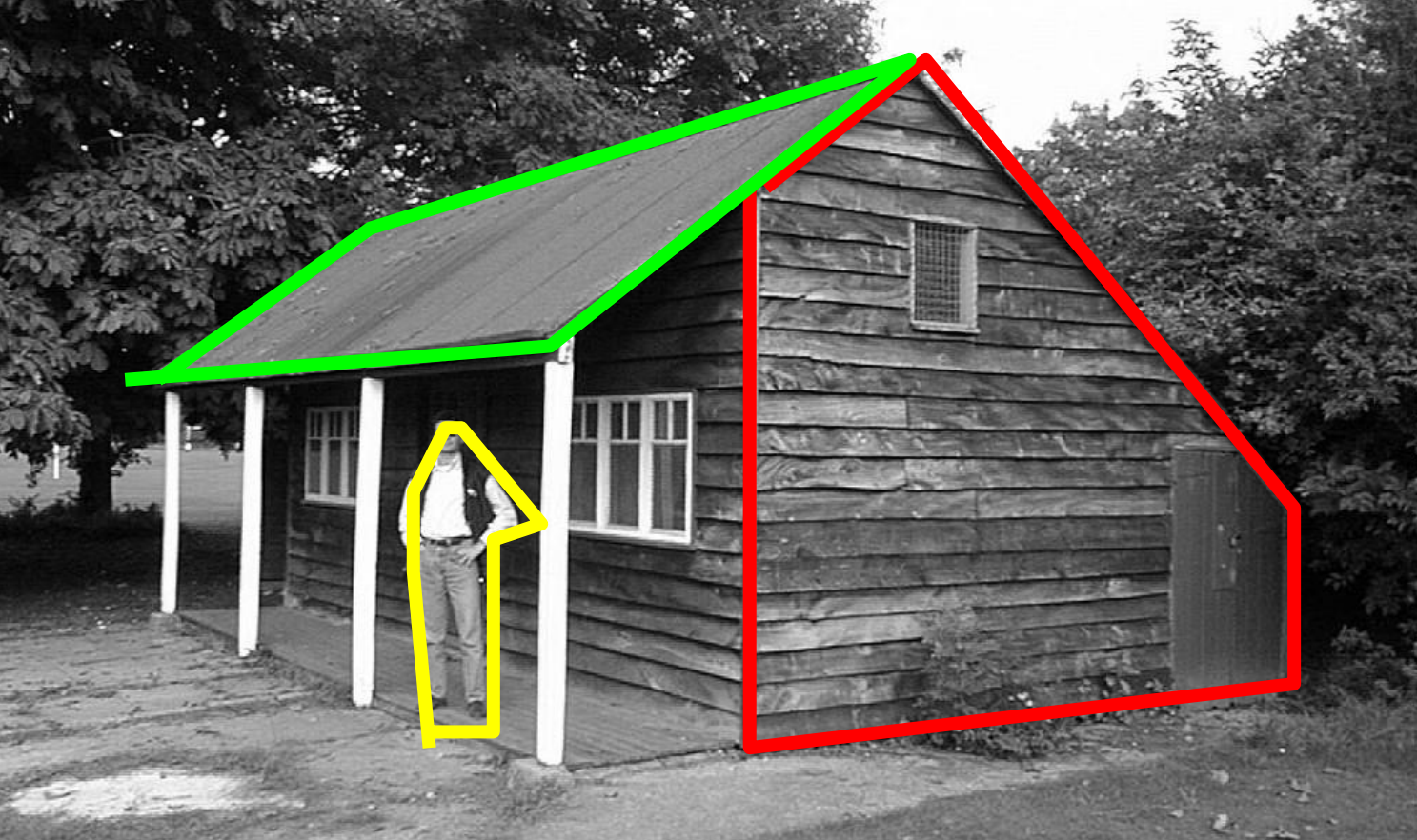

下图中，红框和绿框内的平面可以恢复，但是黄框内的人是恢复不出来的！











3. 补充材料

3.1 最小二乘法 Least Squares

The method to solve problems in the form

3.1.1 线性方程组

已知线性方程组

转化成 matrix form

若此时矩阵 $A$ 列满秩，且 $p > q$ 为超定方程组，则此时方程数 > 未知量数，无解

此时可求满足方程组条件的最小二乘解

[解法]：

1. SVD 奇异值分解 $A = UDV^T$

2. 定义并计算如下内容

   • $\tilde{y} = U^Ty$

   • $b \longrightarrow b_i = \tilde{y}_i / d_i$

     $d_i$ 为 Diagonal Matrix $D$ 上的第 $i$ 个元素

3. $x^* = Vb$





3.1.2 齐次线性方程组

已知齐次线性方程组

转化成 matrix form

若此时矩阵 $A$ 列满秩，且 $p > q$ 为超定方程组，则此时方程数 > 未知量数，除 ”0解“ 以外无解

此时可求满足方程组条件的最小二乘解

为何设定 $x$ 的 magnitude = 1？

well，反正 $x$ 的scale 多大多小都不会影响结果为 0，而设定 magnitude = 1 会非常方便

那就这么设定叭 ()

[解法]：

1. SVD 奇异值分解 $A = UDV^T$
2. $x^*$ 为 $V$ 的最后一列







3.2 Projection Geometry 投影变换

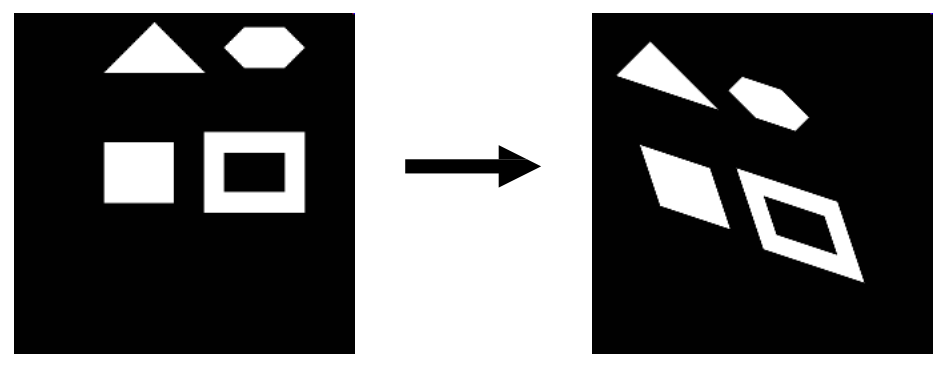

3.2.1 仿射变换 Affine Transform

Transformation Matrix 的最后一行保持 $[0, 1]$

不变量：平行线之平行性，平行线之长度比，各区域面积比

自由度：6 DOF

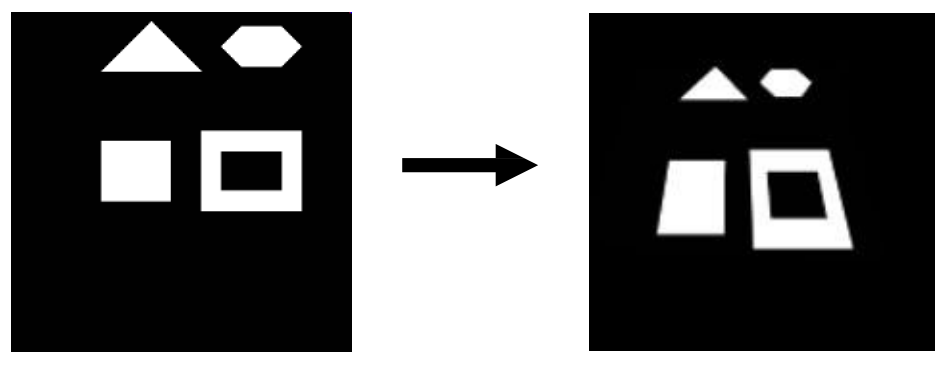

3.2.2 透视变换 Perspective Transform

Transformation Matrix 的 0 部分变成一个全新的参数组 $v$

不变量：4个共线点的 cross-ratio

自由度：8 DOF







3.3 矩阵点乘 & 叉乘

很难绷，但是我还是写在这里吧



3.3.1 矩阵点乘

Given

二者点乘为

或者用几何上的定义

其值相当于：

向量 $a$ 于向量 $b$ 上之投影的长度 $\times$ 向量 $b$ 的长度

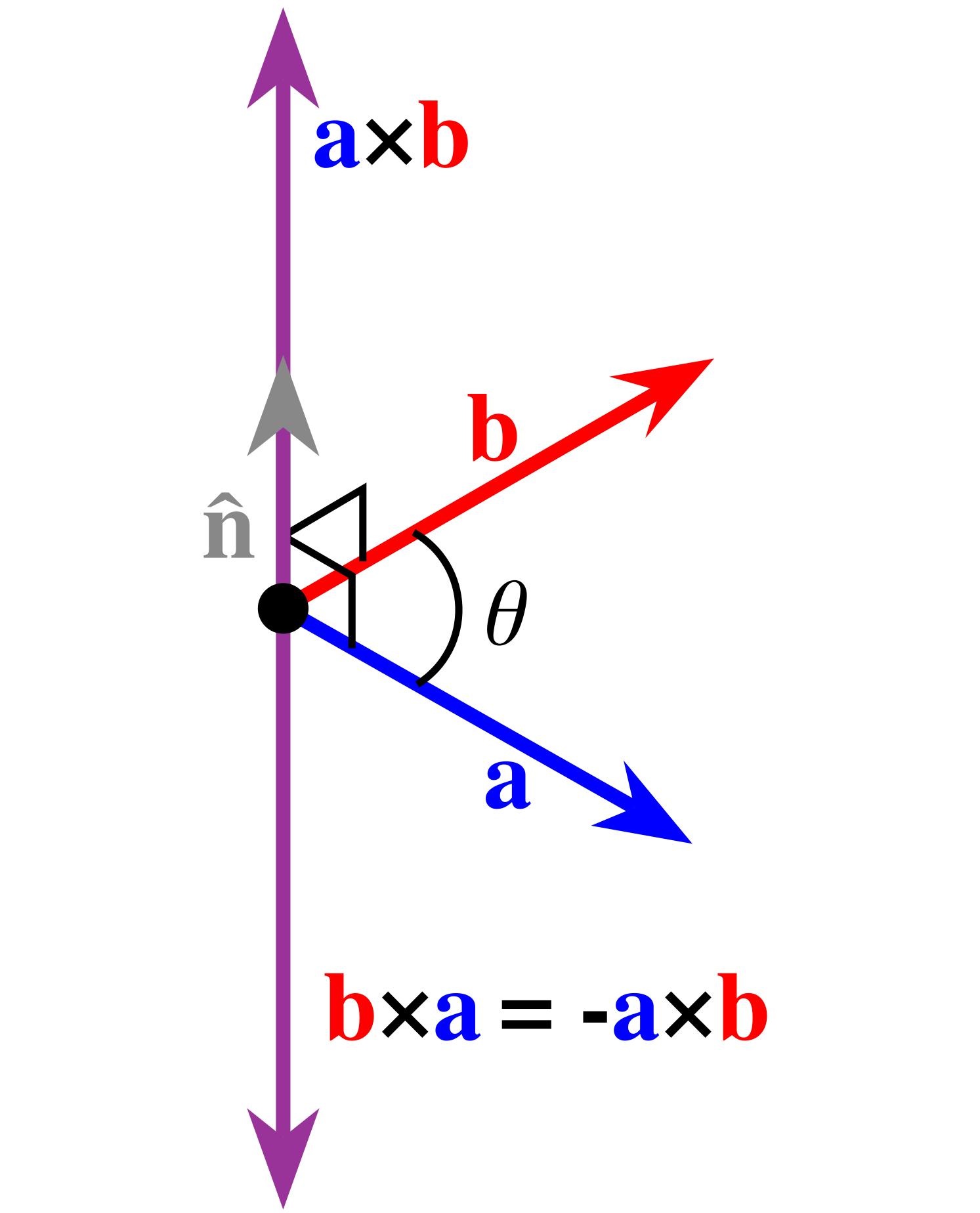

3.3.2 矩阵叉乘

Given

二者叉乘为

或者也可以表示为
